Указатель напряжения “Поиск” предназначен для контроля наличия напряжения переменного (50 Гц) и постоянного тока в электроустановках до 1000 В. Контроль осуществляется с помощью светодиодных индикаторов.

Указатель имеет варианты исполнения, в зависимости от диапазона контролируемых напряжений и наличия дополнительных функций таких как:

  • определение полярности напряжения постоянного тока (полярность);
  • проверка целостности электрических цепей (прозвонка);
  • определение фазного провода в цепях переменного тока (фаза);
  • сопровождение звуковым сигналом (звук).

Условия эксплуатации:

  • температура окружающей среды от -450С до +400С;
  • относительная влажность воздуха — 80% при температуре +250С;
  • высота над уровнем моря до 1000 м.
  • Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и не насыщенная парами кислот или щелочей.

 Основные технические данные:

  • Ток, протекающий через указатель, не более 10 мА.
  • Сопротивление проверяемой цепи при прозвонке, не более 100 кОм.
  • Длительность зарядки указателя от сети ~220 В, не менее 20 сек.
  • Время сохранения заряда, не менее 12 ч.
  • Время свечения излучающего элемента “ТЕСТ” при прозвонке после зарядки, не менее 30 сек.
  • Вид климатического исполнения У категории размещения 2 по ГОСТ 15150-69.
  • Электрическая прочность изоляции корпуса и провода, не менее 2000 В.
  • Масса, не более 0,15 кг.
  • Габариты указателя: 195 х 60 х 40 мм.
  • Длина соединительного провода, не менее 1м

В чем разница между указателем напряжения Поиск-1, Поиск-1Ф, Поиск-2, Поиск-2Ф, Поиск-3, Поиск-4, Поиск-5

Поиск-1

  • 24-380В постоянного тока24-380В переменного тока частотой 50 Гц
  • определения фазного провода в цепях переменного тока
  • определение целостности электрических цепей (прозвонка)
  • индикация напряжения 24, 110, 220, 380 В

Поиск-1Ф

  • 24-380В постоянного тока
  • 24-380В переменного тока частотой 50 Гц
  • определения фазного провода в цепях переменного тока
  • определение целостности электрических цепей (прозвонка)
  • определение последовательности чередования фаз трехфазной сети
  • индикация напряжения 24, 110, 220, 380 В

Поиск-2

  • 24-500В постоянного тока
  • 24-500В переменного тока частотой 50 Гц
  • определения фазного провода в цепях переменного тока
  • определение целостности электрических цепей (прозвонка)
  • Индикация напряжения 24, 110, 220, 500 В

Поиск-2Ф

  • 24-500В постоянного тока
  • 24-500В переменного тока частотой 50 Гц
  • определения фазного провода в цепях переменного тока
  • определение целостности электрических цепей (прозвонка)
  • Определение последовательности чередования фаз трехфазной сети
  • Индикация напряжения 24, 110, 220, 500 В

Поиск-3

  • 24-660В постоянного тока
  • 24-660В переменного тока частотой 50 Гц
  • определения фазного провода в цепях переменного тока
  • определение целостности электрических цепей (прозвонка)
  • Индикация напряжения 24, 220, 380,660 В

Поиск-4

  • 24-825В постоянного тока
  • 24-825В переменного тока частотой 50 Гц
  • определения фазного провода в цепях переменного тока
  • определение целостности электрических цепей (прозвонка)
  • Индикация напряжения 80, 220, 380,825 В

Поиск-5 (Необходимо отметить что «Поиск – 5» работает без звука, индикация напряжения происходит через световые индикаторы)

  • 24-380В постоянного тока
  • 24-380В переменного тока частотой 50 Гц
  • определения фазного провода в цепях переменного тока
  • определение целостности электрических цепей (прозвонка)
  • Индикация напряжения 24, 110, 220, 380 В

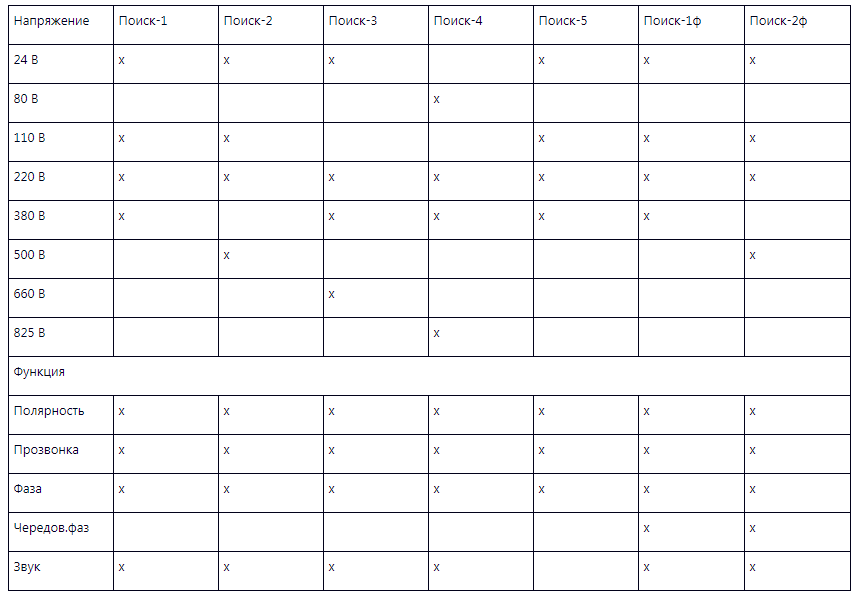

Таблица функций и контролируемых єлементов прозвонки ПОИСК

Схема расположения элементов индикации управления, и внешний вид указателей серии ПОИСК

Указатель напряжения "Поиск-1Ф"Указатель напряжения Поиск СХЕМА
