Как поменять вилку на проводе и подключить новую разборную евро вилку

Краткий экскурс для новичков электриков, как поменять старую электрическую разборную вилку на новую

  • Обрезаем старую евро вилку, которую нужно заменить и снимаем внешнюю оболочку (около 5 см от конца).

  • Осторожно зачищаем все 3 или 2 жилы( в зависимость какой из проводов вы выбрали, на 3 жили или 2) на 15-20 мм.

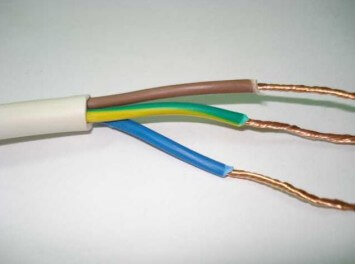

  • Плотно закручиваем жилы и обрезаем их таким образом, чтобы осталось 10 мм оголенного провода, чего вполне достаточно, чтобы поменять евро вилку своими руками.

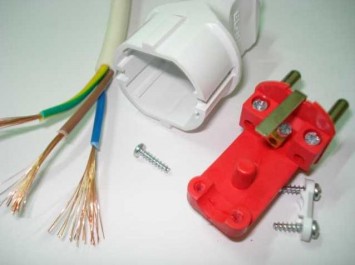

  • Для лучшего контакта с евро вилкой плоскогубцами, (или другим удобным для вас инструментом) подогните медные концы, как показано на фото ниже.

  • Одним из важных завершающих этапов по замене строй вилки на новую евро вилку, это подсоединение проводов.

Как правило, кабель (провод) для подключения стиральной машины, либо другой бытовой техники для дома имеет 3 контакта: синий – ноль, желто-зеленый – (это заземление которая подключается к центральному контакту заземления), оставшийся – фазный. Чтобы правильно поменять евро вилку своими руками, «землю» то-есть желто-зеленый провод, нужно подключить к центральному контакту, оставшиеся два к штырькам, полярность и разница какой вы подключите к правому или левому не важна, такая же полярность изменяется когда, втыкаете вилку в розетку постоянно разными сторонами (это не критично)

  • Далее необходимо зажать кабель(провод) (именно провод) пластиковой перемычкой (зажимом) если таковая есть в вашей приобретенной вилке, что важно так же предусмотреть при выборе, которая в свою очередь закрепит провод его в посадочном месте, что даст надежное соединение, и увеличит эксплуатационный срок переноски с вилкой.

  • Последним завершающим этапом, это сборка корпуса евро вилки которая зачастую стягивается один или двумя винтами с гайкой.
